TDK推出具有高ESD鲁棒性车载以太网用贴片压敏电阻

2019-09-17来源: EEWORLD关键字:TDK  贴片压敏电阻

高达25 kV的可靠ESD保护



在高数据速率下低电容、窄公差,以确保信号的完整性



小型尺寸:1.0 x 0.5 x 0.5 mm



工作温度高达150 °C

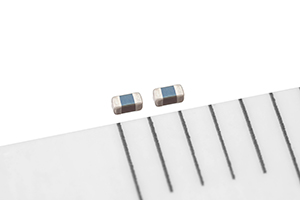

电压保护器件: 具有高ESD(静电放电)鲁棒性的车载以太网用贴片压敏电阻

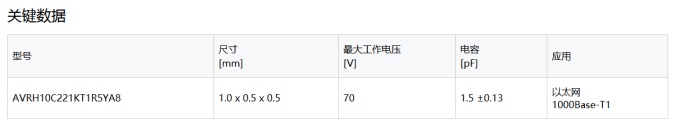

TDK株式会社凭借新型(AVRH10C221KT1R5YA8)产品扩大了其车载以太网用贴片压敏电阻的产品阵容,该新型产品具有非常高的ESD鲁棒性,特别适合用于恶劣的环境中。因此,该AVR系列新产品还可提供高达25 kV(IEC61000-4-2)的可靠ESD保护。此外,由于采用非常精确的贴片技术和优化的制造工艺,新贴片压敏电阻具有1。5±0。13 pF低电容。通过采用IEC 1005封装(1。0 x 0。5 x 0。5 mm),该元件的体积比现有元件小75%。新压敏电阻的最大工作电压为70 V,工作温度范围为-55~150℃,从而扩大了其可应用的范围。

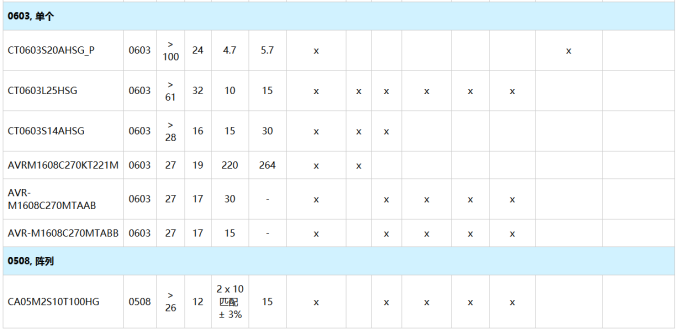

因为在高级驾驶辅助系统(ADAS)和自动驾驶中,ECU要求高速、低延迟通信,所以车载以太网成为了当今车辆通信基础设施的首选。TDK最新的贴片压敏电阻扩展了车载以太网应用的保护元件组合。凭借AVR和CT系列高达25 kV的可靠ESD保护,现在可用于100Base-T1和1000Base-T1接口,同时不会妨碍高速数据通信。



展望未来,TDK将进一步在紧凑性、工作电压、电容等方面提高其产品阵容,以灵活应对广泛的车载设备设计。






术语



IEC61000-4-2:国际电工委员会的静电放电(ESD)抗扰度标准



主要应用



与汽车以太网联网的ECU的ESD保护



主要特点与优势



高达25 kV的可靠ESD保护



通过采用超精密贴片技术实现低电容和窄公差



紧凑尺寸仅1。0 x 0。5 x 0。5 mm



工作温度高达150 °C
