带你了解海德门的秘密武器:超薄PDS近场通讯天线

2020-02-10来源: 爱集微 关键字:海德门  PDS

深圳市海德门电子有限公司(以下简称为“海德门”)主攻无线传输领域天线类产品的研发设计,是目前国内较大的手机内置天线解决方案提供商和制造商,PDS(Printing Direct Structuring,直接印刷制作)天线技术更是领跑全球。PDS是一种印刷天线的工艺,其主要是将导电浆体涂敷到工件表面,然后通过多层印刷导电浆体,以形成导电立体电路。



智能手机会配置近场通讯(Near Field Communication,简称NFC)天线用于近场支付、短距数据传输等,当下智能手机的厚度越来越薄,因此对近场通讯天线的厚度要求也越来越高。



海德门于2019年7月公开了一项超薄的PDS近场通讯天线专利(201711478301.5),该近场通讯天线结构上具有超薄的特点,可以智能手机等通讯设备的结构要求。其主要包括线圈层,线圈层为由PDS工艺制成的线圈层,通过移印方式将所需图案利用导电浆体印刷到载体上,线圈层的厚度为0.005mm~0.015mm,线圈层上覆还可以进一步设磁性材料层,磁性材料层为铁氧体材料层或者铁氧体磁质柔性材料层。线圈层根据电感量和电阻大小要求确定印制的圈数。






图1






图2



关于该近场通讯天线的具体制作工艺,专利提供了两种方案,线圈层通过PDS工艺印制于通讯设备的壳体上,磁性材料层贴靠所述线圈层;或者,线圈层通过PDS工艺印制于磁性材料层上,磁性材料层贴靠通讯设备的射频电路,设计灵活,无需人力贴合,非常适合工业大量生产。

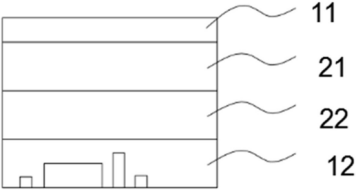

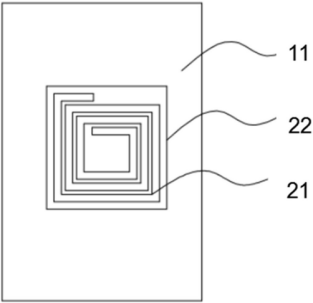

具体地,如图1和图2所示,近场通讯天线形成于通讯设备的壳体11上,为环形的线圈层21是采用PDS工艺技术,使用导电浆体结合油墨的形式,直接移印到磁性材料层22上或者通讯设备壳体11内侧,然后磁性材料层22的背胶面贴靠射频电路12。射频电路12提供交变电流到PDS工艺的线圈层21上,从而形成了闭合回路的环形交变电流,在磁性材料层22的作用下,该交变电流将会在垂直电流环路方向上形成较强的磁场,即通过该磁场同外界进行近场通讯。
